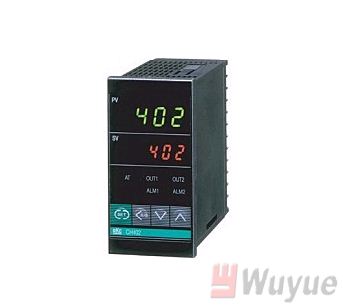

仿日本理化RKC-CH402數字式溫度控制器



主結構功能
     ＊自主校正功能＊大屏LED顯示 ＊加熱／制冷控制＊溫度報警＊外型操作接線與RKC 一致＊性能與RKC 相同
產品說明：
     a ）熱電偶（TC ) : K , J , E , T , R , S , B , U , L , N , PLZ , WSRe / W 26Re
     b ）熱電阻（RTD ) : Ptl00 JPT100
     c ）直流輸人：DC0-5V , DCI 一5V , DC0一20mA * , DC4 一20mA * ＊需在輸入端子間接250Ω的電阻
     輸人顯示精度：（設定值Sv 的0 . 3 ％土1 位）
     過程值偏置
     一1999 一9999 ℃ 或一1999 一999 . 9 ℃（溫度輸人）
     士全量程（電壓電流輸入）全量
設定范圍
     a ）設定值（SV ) ：等同溫度范圍值
     b ）加熱側比例帶（P ) : 1 一量程或01 一量程（溫度輸人）* l 量程的0 . 1 一100 . 0 % （電壓輸人）
     c ）制冷側比例帶（Pc ) ：加熱側比例的1 一1000 %
     d ）積分時間（I ) : l 一3600sec * 2
     e ）微分時間（D ) : l 一3600sec * 3
     f ）限制積分動作生效范圍（ARw ) ：比例帶的1 一100 % * 4
     g ）加熱側比例周期l 一100sec * 5
     h ）制冷側比例周期1 一100sec * 6
      * 1 ．如果比例帶設定為0℃，即成ON 一OFF 動作
      * 2 ．如果積分時間設定為0sec ，即成PD 動作
      * 3 ．如果微分時間設定為0sec ，即成PI 動作
      ＊4 · 如果限制積分動作生效范圍設為0 % , D 動作則成OFF ．電流輸出時不需設定周期
控制動作
     PID 控制（ON 一OFF , P , PI , PD 控制）
      a ）自動演算功能（AT )
      b ）自主較正設定改變時，自主校正即建立＊加枷制冷PID 控制動作除外
控制輸出
      a ）繼電器接點輸出：a ）250V/AC 5A （帶負荷）
      額定負荷b ）電壓脈沖輸出：0 一12VDC （負荷電阻：超過600Ω)
      c ）電流輸出：4 一20mA/DC  0一20mA/DC（負荷電阻：低于6000 ) 溫度報警
報警點：雙報警（分別設定）
報警種類：偏差報警（上限，下限，上下限，范圍內）過程值輸人報警（上限，下限）設定值報警（上限，下限）＊可以選擇待機機能（設定值報警除外）報警輸出
繼電器接點輸出，250VAC   5A
